정전기전자 제조부터 의료까지 수많은 산업에서 눈에 보이지 않는 위협입니다. 민감한 회로 기판을 취급하든 클린룸 환경에서 작업하든 정전기 방전을 제어하는 것이 중요합니다. 이곳은정전기 분산 재료작동하게 되면 잠재적으로 손상을 줄 수 있는 정전기 전하를 제거하여 인력과 장비를 모두 보호하는 통제된 방법을 제공합니다. 그들은 다음과 같이 널리 사용됩니다.ESD 보호 재료PCB 취급 및정전기 분산 바닥재또는정전기 분산 플라스틱구성 요소. 이러한 자료를 이해하는 것은 작업 시 안전을 보장하고 제품 무결성을 유지하는 데 중요합니다.
정전기 분산 재료란 무엇입니까?
정전기 분산 재료는 전기적 특성을 갖도록 특별히 가공된 물질입니다.표면저항일반적으로 평방당 10^6~10^9Ω 사이입니다. 이 특정 저항 범위를 통해천천히 안전하게 소멸민감한 전자 부품을 파괴할 수 있는 갑작스러운 방전을 방지합니다.
전하를 빠르게 흐르게 하는 전도성 물질이나 전하를 유지하는 절연 물질과 달리 소산성 물질은 중간 경로를 제공합니다. 빠른 방전이나 정전기장의 존재로 인해 구성 요소가 손상될 수 있기 때문에 이러한 제어된 소산이 중요합니다.
대부분의 경우 민감한 부품과 직접 접촉하는 경우 소산 범위가 선호됩니다. 방전 속도가 느리면 일반적으로 전류 스파이크로 인해 손상을 입을 위험이 줄어듭니다.
주요 특성 및 장점
정전기 분산 재료는 기술 환경에서 없어서는 안될 몇 가지 중요한 이점을 제공합니다.
소재의 다양성:
정전기 소산 특성은 다양한 방식으로 설계될 수 있습니다.플라스틱 수지특수첨가제와의 배합으로 다양한 형태의 제품이 가능합니다.
습도 독립:
전통적인 정전기 방지 방법은 종종 환경 습기에 의존하여 작동합니다. 대조적으로, 현대의 많은 정전기 분산 재료는 일관되게 성능을 발휘합니다.주변 습도 수준에 관계없이.이 기능은 건조한 기후와 냉방 시설에서 특히 유용합니다.
내구성과 재사용성:
이러한 재료는 엄격한 사용을 견딜 수 있도록 설계되었습니다. 많은 사람들이 될 수 있습니다반복적으로 청소하고 재사용함보호 특성을 잃지 않고 포장 및 취급 분야에 비용 효율적인 솔루션을 제공합니다.
영구적인 성능:
마모될 수 있는 정전기 방지 스프레이나 코팅과 달리 많은 정전기 분산 소재는본질적으로 소산성. 이는 정적 제어 속성이 다음과 같음을 의미합니다.재료에 내장자체적으로 유지되며 제품 수명 전반에 걸쳐 효과적인 상태를 유지합니다.
산업 전반에 걸친 공통 애플리케이션
정전기 분산 재료의 고유한 특성으로 인해 여러 분야에서 가치가 있습니다.
전자제품 제조 및 포장:

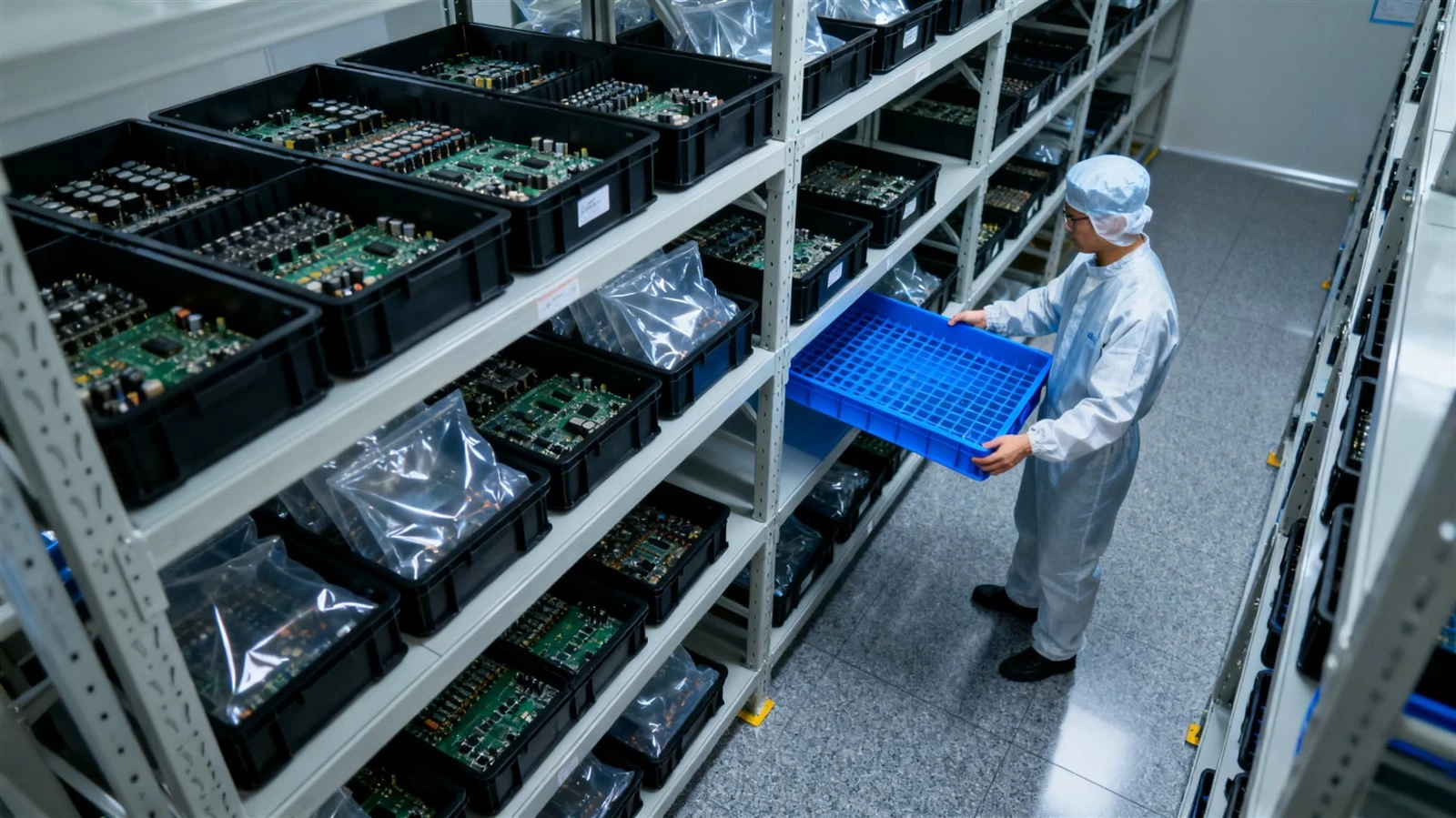

아마도 이것이 가장 큰 적용 분야일 것입니다. 정전기를 분산시키는 재료를 사용하여PCB 트레이, 부품 포장, 트레이 취급, 그리고작업대 매트생산, 보관 및 운송 중에 민감한 구성 요소에 대한 정전기 방전(ESD) 손상을 방지합니다.
실제로 트레이와 매트는 접지, 손목 스트랩, 명확하게 표시된 EPA(ESD 보호 영역)를 포함하는 완전한 ESD 제어 프로그램의 일부로 가장 잘 작동합니다.
특수 바닥재:

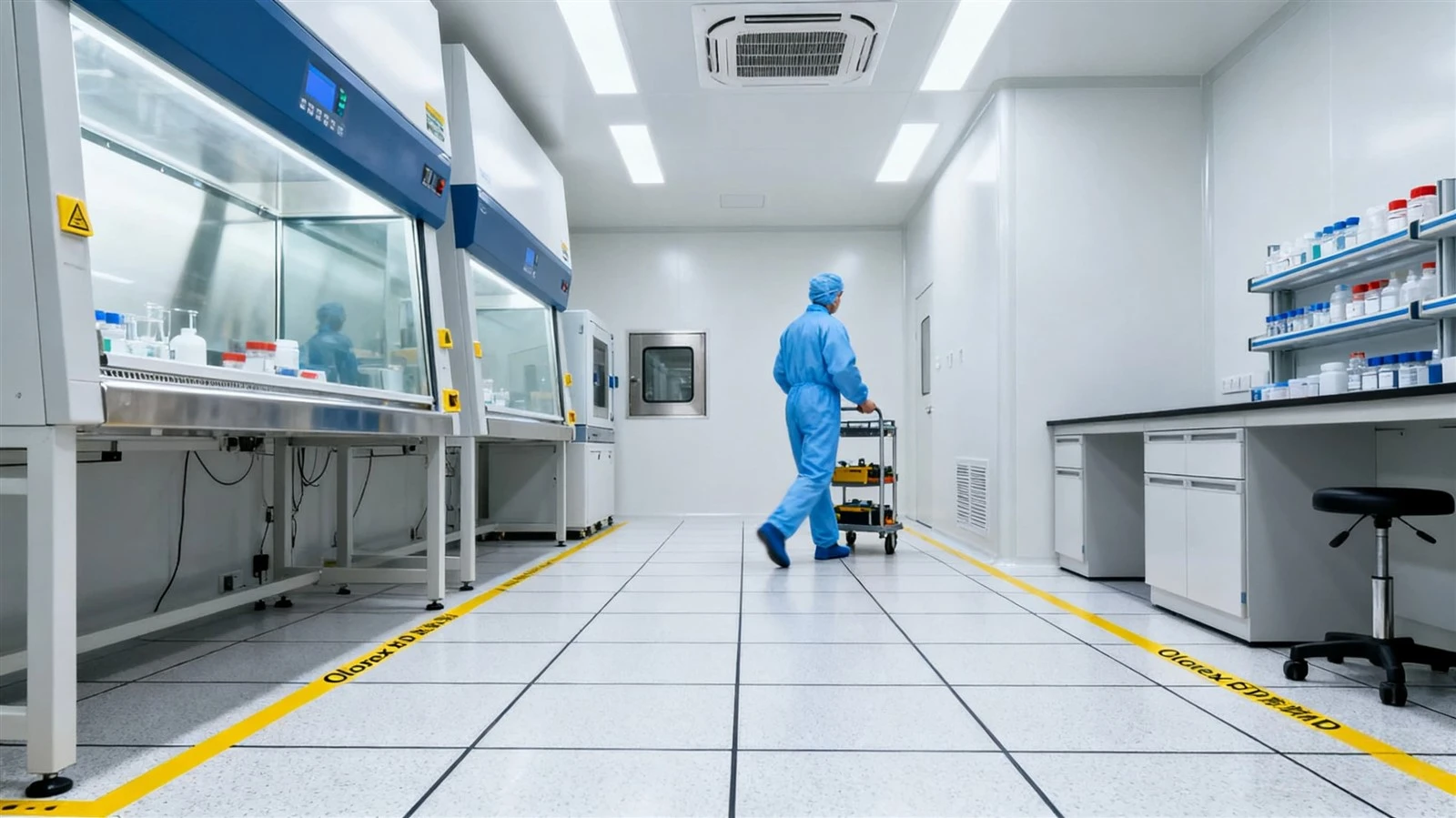

다음과 같은 환경클린룸, 실험실, 제약 시설, 데이터 센터, 그리고수술실종종 정전기 분산 바닥 타일을 사용합니다. Colorex SD와 같은 특수 바닥재는 엄격한 청결 요건을 충족하면서 직원과 장비를 안전하게 접지합니다.
바닥재를 지정할 때 시스템이 접착제 및 바탕바닥과 함께 테스트되었는지 확인하십시오. 대부분의 경우 타일 자체가 아닌 설치된 시스템이 실제 성능을 결정합니다.
고온 처리:
높은 가공 온도가 필요한 엔지니어링 플라스틱(예: mPPO, PPS, PC, PBT)의 경우 다음과 같은 특수 영구 정전기 방지 첨가제가 사용됩니다.Ionphase™ hSTAT2개발되었습니다. 이는 까다로운 제조 공정에서도 효율성을 유지합니다.
귀하의 요구에 맞는 재료 선택
적절한 정전기 분산 재료 선택은 다음과 같은 여러 요인에 따라 달라집니다.
처리방법:
재료가 최종 형태로 어떻게 형성되는지 고려하십시오.사출 성형, 압출, 또는열성형.
산업 요구 사항:
다양한 응용 분야에는 표면 저항 및 전하 소실에 대한 특정 표준이 있을 수 있습니다.
일반적인 참조에는 ANSI/ESD S20.20 및 IEC 61340-5-1이 포함됩니다.
물리적 특성:
재료는 필요한 기계적 강도, 내구성 및 일부 응용 분야의 경우 광학적 선명도를 가져야 합니다.
환경 조건:
온도, 습도, 화학물질 노출 가능성 등의 요소를 고려하세요.
B2B 구매자를 위한 조달 체크리스트
견적을 요청하기 전에 일반적으로 공급업체에 다음 사항을 확인하는 것이 도움이 됩니다.
- 명시된 조건에서 이상적으로 측정된 표면 저항 테스트 데이터(예: ESD STM11.11)
- 성능이 고유한 것인지 아니면 코팅 기반인지 여부
- 청소 및 재사용 지침, 용제 제한 사항
- 최소 주문 수량, 리드 타임 및 사용 가능한 인증서
- 대량 주문 전 내부 테스트용 샘플
자신의 환경에서 소규모 배치를 테스트하면 데이터시트에 없는 문제가 드러나는 경향이 있습니다.
혁신과 미래 방향
정적 제어 분야는 계속 발전하고 있습니다. 최근 개발에는 다음과 같은 재료가 포함됩니다.정적 소산 특성등의 다른 기능과 함께형상 기억 폴리머재사용 가능한 보호 포장용. 점점 더 까다로워지는 산업 요구 사항을 충족하기 위해 이러한 재료의 투명성, 기계적 강도 및 내열성을 개선하기 위한 연구가 진행 중입니다.
FAQ
정전기 분산 재료의 표면 저항 범위는 무엇입니까?
-
정전기 분산 재료는 일반적으로 평방당 10^6~10^9옴 사이에 속합니다. 정확한 범위는 귀하가 따르는 표준에 따라 다르므로 귀하의 응용 분야에 대한 사양을 확인하십시오.
정전기 분산 재료와 전도성 재료의 차이점은 무엇입니까?
-
전도성 소재는 전하 흐름을 매우 빠르게 만드는 반면, 정전기 분산 소재는 보다 느리고 제어된 방식으로 전하를 방출합니다. 이 느린 릴리스는 일반적으로 민감한 구성 요소가 손상될 위험을 낮춥니다.
정전기 분산 재료는 습도에 영향을 받나요?
-
현대의 많은 정전기 분산 소재는 습도에 관계없이 일관되게 성능을 발휘하는 경향이 있습니다. 기존의 정전기 방지 처리는 주변 수분에 의존하는 경우가 많으므로 결과가 더 다양할 수 있습니다.
정전기 분산 재료는 어디에 가장 일반적으로 사용됩니까?
-
이는 전자제품 포장, PCB 트레이, 작업대 매트, 클린룸 또는 실험실 바닥재에 일반적으로 사용됩니다. 대부분의 경우 이는 더 넓은 ESD 제어 프로그램의 일부입니다.
올바른 정전기 분산 재료를 어떻게 선택합니까?
-
처리 방법, 충족해야 하는 표준, 사용 환경부터 시작하세요. 그런 다음 테스트 데이터와 샘플을 요청하여 자신의 조건에서 성능을 확인하십시오.
결론
전자 부품이 점점 더 민감해지고 소형화되는 기술 중심 세계에서 효과적인 정적 제어의 중요성은 아무리 강조해도 지나치지 않습니다. 정전기 분산 재료는안정적이고 영구적인 솔루션수많은 응용 분야에서 정전기 방전을 관리하는 데 사용됩니다.
이러한 재료와 그 특성을 이해함으로써 민감한 장비를 보호하고 제품 품질을 보장하며 안전한 작업 환경을 유지하기 위한 현명한 결정을 내릴 수 있습니다. 정전기 제어 옵션을 평가할 때 고품질 정전기 분산 재료가 제공할 수 있는 장기적인 신뢰성과 성능상의 이점을 고려하십시오.
재료 선택에 도움이 필요하신가요?귀하의 응용 분야, 처리 방법 및 목표 저항 범위를 BOKA 팀과 공유하십시오. 우리는 적합한 옵션을 추천하고 테스트용 샘플을 준비할 수 있습니다.
